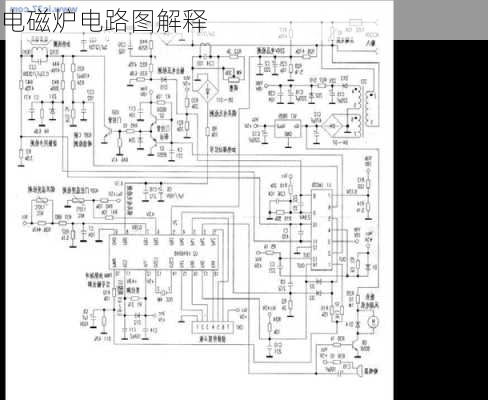

对于电磁炉电路图的解释,我们可以从以下几个部分来详细解读:
1.电磁炉电路图的基本构成
电磁炉电路图主要包括以下几个部分:
主电源输入电路:这部分电路主要用于将市电转换为直流电,为电磁炉的其他部分提供稳定的工作电压。主要由熔断器、消干扰电容、过压保护热敏电阻、整流桥、直流滤波和脉冲滤波电路等组成。
开关电源变换降压单端反激式稳压电路:这部分电路的核心是由开关变压器T3及电源专用集成电路VIPer12A以及附属电路元件组成。它可以将20V直流电压转换为5V和18V两种不同的直流电压,分别供主板、CPU及灯板使用。
LC振荡电路:这是电磁炉电路的核心部分,是电能转换成为电磁能的实现部分。通过IGBT的高频开关形成LC振荡,从而在L上形成高频变化的电流,变化的电流又使得L产生变化的电磁波。
IGBT驱动电路:这部分电路主要用于控制IGBT的导通与截止,从而控制电流在线圈盘与高频电容间的流动,实现电磁炉的加热功能。
同步检测电路:这部分电路用于检测IGBT的导通与截止是否与LC振荡电路保持同步,以确保电磁炉的工作效率和稳定性。
高压峰值检测电路:这部分电路用于检测IGBT的反峰逆程脉冲电压,保护IGBT不受损坏。
浪涌保护电路:当220v交流输入电压突然出现浪涌电压时,浪涌保护电路会检测到电压信号,并由集成电路输出信号使IGBT截止,以保护电磁炉不受损坏。
锅具温度检测电路:通过线圈盘中央的热敏电阻阻值的变化,可以检测到锅具的温度,从而保护电磁炉不受高温损坏。
IGBT温度检测电路:同样通过热敏电阻温度变化来保护IGBT,一般IGBT热敏电阻都放在IGBT下面,拆开散热片才能看得到。
2.电磁炉电路图的工作原理
电磁炉的工作原理主要是利用电流通过线圈产生磁场,该磁场的磁力线通过铁质锅底部的磁条形成闭合回路时会产生无数小涡流,使铁质锅体的铁分子高速动动产生热量,然后加热锅中的食物:
电流转换为磁场:当电流通过线圈时,会产生磁场。
磁场与锅具互动产生涡流:锅具底部通常含有磁性材料,当磁场的磁力线通过锅底的磁条时,会形成闭合回路。在这个闭合回路中,会产生无数小涡流。
涡流产生热量:涡流会使锅底的铁分子高速运动,从而产生热量。
热量传递到锅内食物:锅内的食物通过与锅底的接触,吸收这些热量,从而被加热。
以上就是对电磁炉电路图的基本构成和工作原理的解释,希望对您有所帮助。
