场效应管测量方法

场效应管（FieldEffect

Transistor，FET）是一种常见的电子器件，它的性能对电路的工作有着重要影响。因此，正确测量场效应管的各项参数是电子工程师的基本技能之一。以下是根据搜索结果整理的场效应管测量方法和图解。

1.测量准备

在测量场效应管之前，需要确保设备和操作流程的正确性。首先，确保场效应管处于放电状态，可以通过短接三只引脚来实现。其次，选择合适的测量档位，例如二极管档，以便进行后续的测量。

2.极性判别

场效应管通常有三个引脚，分别是栅极（G）、漏极（D）和源极（S）。正确的极性判别是测量的基础。对于结型场效应管（JFET），可以使用万用表的二极管档来判断。如果某个电极与其他两个电极之间的正反向电阻都很大，那么这个电极就是栅极。对于MOS场效应管（MO***ET），同样使用二极管档，但如果某个电极与其他两个电极之间的正反向电阻都比较小，那么这个电极就是栅极。

3.测量N沟道和P沟道场效应管

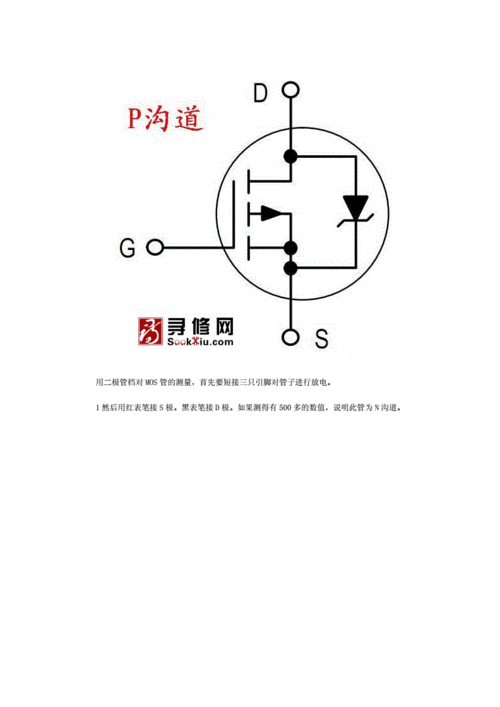

对于N沟道场效应管，红表笔接S极，黑表笔接D极，如果测得的数值为500多，则可以判断此管为N沟道。对于P沟道场效应管，操作类似，只是第一步为黑表笔测S极，红表笔测D极，可以测得500多的数值。

4.测量导通性和放大能力

完成极性判别后，可以通过测量不同引脚之间的电阻来判断管子的导通性和放大能力。例如，红表笔测D极，黑表笔测S极，应该测得数值为1。这是因为之前测量时给了G极2.5V的电压，所以DS之间还是导通的。此外，可以用手指捏住栅极G，将人体的感应电压作为输入信号加到栅极上，观察DS极间电阻值的变化，从而判断管子的放大能力。

5.使用场效应管测试仪

除了上述手动测量方法外，还可以使用专门的场效应管测试仪来进行更精确的测量。这类仪器可以准确测量击穿电压VDSS、栅极开启电压VGS(th)和放大特性参数跨导Gfs等关键参数。

以上就是场效应管测量方法的详细介绍。请注意，测量过程中应遵循相关的安全操作规程，确保人身安全和设备稳定性。
